LEDビジョンの見た目に大きく影響する要素の一つに「ピッチ選び」があります。
一般的に、ピッチが細かいほど映像は滑らかで美しくなりますが、その分コストも高くなります。そのため、できるだけ細かいピッチを選べば良いとも言い切れません。
今回の記事では、LEDビジョンのピッチの基本知識から、視認距離に適したピッチの目安を解説します。
目次
LEDビジョンのピッチとは？

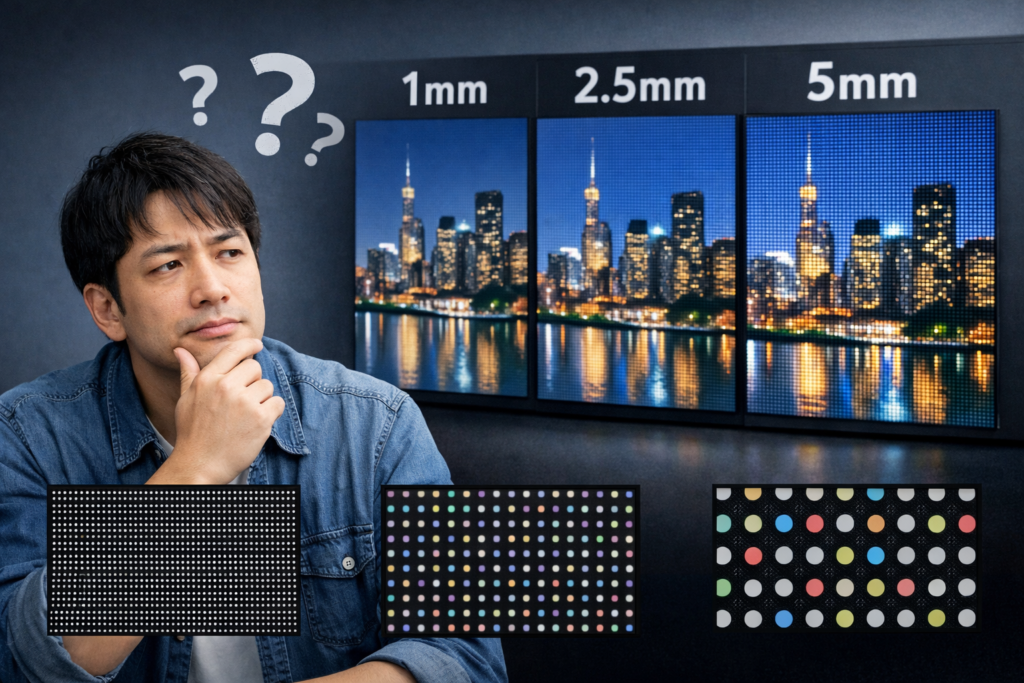

LEDビジョンのピッチとは、LED素子同士の間隔をミリメートル（mm）で表したものです。
たとえば「P2.5」と表記されている場合、1つのLEDとLEDの間隔が2.5mmで配置されていることになります。
なお、数字が小さいほどLED素子の密度が高くなり、映像や文字をより細かく表示できるようになります。
たとえば、近距離でみるLEDビジョンの場合、ピッチが粗いとドットの粒が目立ってしまい、モザイクのような見え方になります。
ピッチが細かいほど価格が上がる理由
ピッチが細かくなるほど、同じ面積のパネルに搭載されるLEDの数が増えます。
たとえば、同じサイズのLEDビジョンでも、「P2.5」と「P6」では使われているLEDの数が大きく異なります。
さらに、LED素子の数が増えると基板や制御回路の構成も複雑になるため、製造コストが上がります。
そのため、ピッチが細かい製品ほど価格が高くなるのが一般的なのです。
視認距離と適正ピッチの関係
LEDビジョンは、近くで見ると点が目立ちますが、ある程度離れると滑らかな映像として認識できるようになります。
最適なピッチを割り出すためには、「どのくらいの距離からターゲットが見るのか」という視認距離を基準にします。
視認距離と適正ピッチを算出する際、よく使われる計算式は以下の通りです。
【視認距離からピッチを出す場合】
「ターゲットの通行人が〇メートル先にいる」という状況の場合、以下の式で最適なピッチを割り出します。
・視認距離（m）÷1.16＝ピッチサイズ（mm）
上記は環境から考える際に使用する計算式で、設置場所が決まっており、そこから最適なスペックを導き出すのに使います。
たとえば、4m先の通行人をメインに見せたいなら、「4÷1.16=3.44」という計算で、3.9mm（P3.9mm）あたりのピッチが候補となります
【ピッチから視認距離を出す場合】
ピッチから視認距離を計算する場合、以下の式で適正な設置場所を逆算します。
・ピッチサイズ（mm） ×1.16＝適正視認距離（m）
たとえば、4mmピッチの製品を検討している場合、4×1.16＝4.64ｍが適正視認距離となります。
こちらは、製品から考える時に使う計算式で、すでに導入したい機種の候補がある場合や、予算の都合で「このピッチしか選べない」という状況で、設置場所が適切かどうかを逆算するのに使います。
設置場所別の推奨ピッチ目安
LEDビジョンは設置場所によって、最適なピッチ数が大きく変わります。ここからは、設置環境ごとに一般的なピッチの目安を紹介します。
大まかな目安は、以下の表のとおりです。
| 設置場所 | 推奨ピッチ | 視認距離の目安 |
| 屋内（店舗・スタジオなど） | P1.5〜P2.5 | 1〜3m |
| 中距離（ショールーム・イベント会場など） | P3.9〜P4.8 | 3m〜5m |
| 屋外大型ビジョン（ビル壁面・大型広告） | P4〜P10 | 10m以上 |
それぞれの設置場所について、詳しくみていきましょう。
屋内（店舗・スタジオなど）
店舗内やスタジオなど、比較的近距離で視認する環境では、P1.5〜P2.5程度のピッチがよく採用されます。
屋内では1〜3m程度の距離から映像を見るケースが多いため、ドット感が目立ちやすい環境です。そのため、価格は高くなりますが、細かいピッチで精細に表示できるLEDビジョンが選ばれる傾向があります。
中距離（ショールーム・イベント会場など）
ショールームやイベント会場、コンサート会場など、数メートル離れた位置から見る環境では、P3.9〜P4.8程度のピッチが採用されることが多いです。
少し離れた位置から見るのであれば、極端に細かいピッチでなくてもドット感は目立ちにくくなるため、画質とコストのバランスが取りやすくなります。
イベント用LEDビジョンでこのピッチ帯が使われることも多く、映像表示とコストのバランスが取れた仕様といえるでしょう。
屋外大型ビジョン（ビル壁面・大型広告）
ビル壁面や大型広告ビジョンなど、遠距離から視認する屋外LEDビジョンでは、P4〜P10程度のピッチが使用されます。
大型ビジョンは10m以上離れた場所から見ることが多いため、細かすぎるピッチを選んでも見え方の差はほとんどありません。
むしろ適切なピッチを選ぶことで、コストを抑えながら十分な視認性を確保できるようになります。
まとめ
LEDビジョンを選ぶ際は、ピッチ数だけで決めるのではなく、「誰がどこから見るのか」という視認環境を基準に考えることが大切です。
設置場所や用途に合わせてピッチを選ぶことで、コストと画質のバランスが取れた最適なLEDビジョンを導入できます。
